戶外景觀工程中的雕塑與護(hù)欄長期暴露于自然環(huán)境，沿海地區(qū)的鹽霧侵蝕、干濕交替與溫度波動(dòng)，對材料的耐蝕性和外觀穩(wěn)定性提出嚴(yán)苛要求。304 與 316 不銹鋼作為景觀工程的主流選材，因合金成分差異，在耐鹽霧腐蝕和外觀保持性上呈現(xiàn)顯著分化。本文結(jié)合鹽霧試驗(yàn)數(shù)據(jù)與工程實(shí)踐案例，系統(tǒng)對比兩者核心性能，為景觀工程選材提供專業(yè)參考。

一、耐鹽霧腐蝕性能：從鈍化膜特性到實(shí)際服役表現(xiàn)

鹽霧環(huán)境的核心危害是氯離子（Cl?）對不銹鋼鈍化膜的破壞，304 與 316 的耐蝕差異源于鉬元素對鈍化膜的優(yōu)化升級。

1. 鹽霧試驗(yàn)數(shù)據(jù)量化對比

依據(jù) ASTM B117 中性鹽霧（NSS）測試標(biāo)準(zhǔn)，兩者表現(xiàn)差異明顯：未處理狀態(tài)下，304 不銹鋼僅能耐受 48-72 小時(shí)鹽霧，96 小時(shí)后銹斑面積達(dá) 10-15%，出現(xiàn)零星點(diǎn)蝕；316 不銹鋼因含 2-3% 鉬元素，未處理狀態(tài)下耐受時(shí)間提升至 120-168 小時(shí)，1000 小時(shí)鈍化處理后無明顯腐蝕。在模擬沿海酸性鹽霧的 AASS 試驗(yàn)中，304 僅能維持 12-24 小時(shí)，而 316 可延長至 48-72 小時(shí)，腐蝕速率僅為 304 的 1/5。

2. 腐蝕機(jī)制與工程案例驗(yàn)證

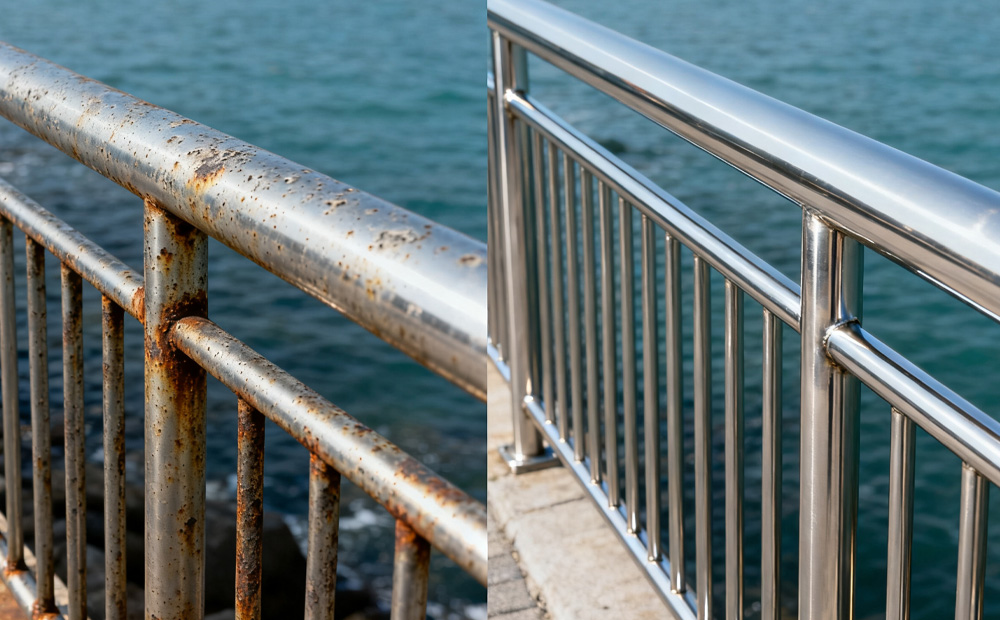

304 不銹鋼的鈍化膜主要成分為 Cr?O?，在 Cl?作用下易被穿透，形成點(diǎn)蝕坑并逐步擴(kuò)展；316 則形成 Cr-Mo-O 復(fù)合鈍化膜，MoO?能有效阻擋 Cl?滲透，點(diǎn)蝕臨界溫度從 304 的 15℃提升至 45℃。某濱海景區(qū)案例顯示，304 不銹鋼護(hù)欄服役 3 年后出現(xiàn)大面積點(diǎn)蝕，腐蝕深度達(dá) 0.02mm，5 年銹蝕面積超 30%；同期安裝的 316 護(hù)欄僅邊緣有輕微變色，無點(diǎn)蝕現(xiàn)象，維護(hù)成本降低 60%。此外，316L 低碳版本可避免焊接部位的晶間腐蝕，對雕塑拼接縫、護(hù)欄焊縫等關(guān)鍵部位的耐久性至關(guān)重要。

二、外觀保持性：從表面狀態(tài)到長期美學(xué)穩(wěn)定性

景觀工程對不銹鋼的外觀要求嚴(yán)苛，光澤度衰減、銹跡殘留、表面缺陷等均會(huì)影響景觀效果，兩者的外觀保持性差異與耐蝕性直接相關(guān)。

1. 光澤度與表面完整性保持

304 不銹鋼在鹽霧環(huán)境中易因局部腐蝕出現(xiàn)銹斑、流痕銹，鏡面或拉絲表面的光澤度在 3-5 年內(nèi)顯著衰減；316 不銹鋼因耐蝕性更強(qiáng)，表面能長期維持平整，鏡面效果可保持 8-10 年，比 304 延長 2-3 年。鈍化處理后，316 的 Cr-Mo-O 膜層厚度達(dá) 0.4-0.6μm，比 304 更致密，能有效抵御粉塵、雨水侵蝕，減少污漬附著，清潔后可快速恢復(fù)原有光澤。

2. 腐蝕對外觀的破壞性差異

304 不銹鋼發(fā)生點(diǎn)蝕后，表面形成的 0.1-0.5mm 蝕坑會(huì)成為污垢堆積的死角，難以通過常規(guī)清潔去除，嚴(yán)重破壞雕塑的造型完整性和護(hù)欄的視覺整潔度；316 不銹鋼即使長期服役，也不易出現(xiàn)明顯點(diǎn)蝕和銹痕，僅可能出現(xiàn)輕微均勻變色，對外觀影響極小。某城市廣場 304 不銹鋼雕塑在服役 4 年后，因鹽霧腐蝕導(dǎo)致表面銹跡斑駁，需花費(fèi)高額費(fèi)用酸洗修復(fù)；而采用 316 不銹鋼的同類型雕塑，6 年后仍保持良好外觀狀態(tài)。

三、工程選型建議：場景適配與成本平衡

結(jié)合性能差異與景觀工程需求，304 與 316 的選型需遵循 “環(huán)境腐蝕等級 - 功能需求 - 成本預(yù)算” 三維原則：

1. 304 不銹鋼的適用邊界

適用于內(nèi)陸干燥地區(qū)、遠(yuǎn)離海岸線（＞1km）的景觀工程，如城市公園護(hù)欄、內(nèi)陸景區(qū)雕塑。此類環(huán)境氯離子濃度＜50ppm，304 經(jīng)鈍化處理后可滿足 10-15 年服役需求，且成本比 316 低 25%-30%，性價(jià)比優(yōu)勢顯著。需注意避免用于焊縫密集的復(fù)雜雕塑或高濕度封閉環(huán)境。

2. 316 不銹鋼的優(yōu)選場景

沿海地區(qū)（距海岸線＜1km）、高鹽霧工業(yè)區(qū)或?qū)ν庥^持久性要求高的高端景觀工程，如濱海步道護(hù)欄、城市核心區(qū)地標(biāo)雕塑。建議選用 316L 低碳型號，尤其針對焊接結(jié)構(gòu)件，可有效規(guī)避晶間腐蝕風(fēng)險(xiǎn)，延長使用壽命至 20 年以上。對于鏡面、拉絲等特殊表面處理的雕塑，316 是保障外觀長期穩(wěn)定的核心選擇。



304 與 316 不銹鋼在戶外景觀工程中的性能差異，本質(zhì)是鉬元素帶來的耐鹽霧腐蝕與外觀保持性升級。304 憑借成本優(yōu)勢，在低腐蝕環(huán)境中仍是經(jīng)濟(jì)型選擇；316 則通過 Cr-Mo-O 復(fù)合鈍化膜的結(jié)構(gòu)優(yōu)勢，在高鹽霧、高外觀要求場景中展現(xiàn)不可替代的價(jià)值。
景觀工程選材需摒棄 “一刀切” 思維，根據(jù)環(huán)境腐蝕等級和功能需求精準(zhǔn)匹配。隨著沿海景觀項(xiàng)目的增多和美學(xué)要求的提升，316 不銹鋼在雕塑、護(hù)欄中的應(yīng)用比例將持續(xù)擴(kuò)大，而通過鈍化、封閉等表面處理工藝優(yōu)化，可進(jìn)一步放大其性能優(yōu)勢，實(shí)現(xiàn)工程耐久性與美學(xué)價(jià)值的雙重保障。
